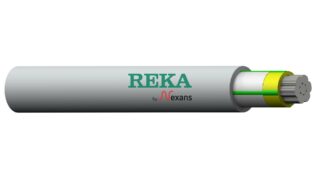

PEX-AL Easybend
Download produktgruppedatablad
Aluminiums forsyningskabel for faste installationer udendørs. Må nedgraves direkte i jord, også ved pløjning. Lederisoleringen skal beskyttes mod UV-stråling. Kablet er halogenfrit, men uden brandbeskyttelse. Kablet er ikke CPR-klassificeret.
| Standarder | HD 603 5 B, IEC 60502-1 |
|---|---|
| Leder | Sektorformet, flertrådet aluminiums, EN/IEC 60228 klass 2 |
| Isolering | Tværbundet polyethylen XLPE |
| Leder identifikation | Blå, brun, sort, grå |
| Indre halvleder | Plastiktape |
| Ydre kappe | UV-beskyttet polyethylenforbindelse PELLD |
| Kappe farve | Grå |
4x150 SM
Elektrisk nummer
Størrelse
Emballage
Spænding
4x150 SM
Nominel diameter af kabel mm
42
Nominel vægt af kabel kg/km
2138
Ledermateriale
Aluminium
Nominel tværsnit af leder mm²
150
Nominel tykkelse på isolering mm
1.4
Antal ledninger
4
Min. bøjningsradius
Under håndtering og installation faseledere cm
32
Under håndtering og installation kablet cm
50
Ved slut installationen faseledere cm
23
Ved slut installation, kabel cm
35
Under håndtering og installation kablet m
0.5
Ved slut installation, kabel m
0.35
Max. trækstyrke
Træk-øje kN
9
Trækstrømpe kN
8.5
Maks. DC modstand ved 20 °C, leder Ω/km
0,206
Minimum kabeltemperatur under transport °C
-40
Minimum kabeltemperatur under håndtering og installation °C
-20
Minimum kabeltemperatur under drift °C
-50
Maksimal ledertemperatur under normal drift °C
90
Maksimal ledertemperatur under kortslutning (højst 5 sek.) °C
250
EAN-kode
6438176122211
Reka-kode
1295124
4x240 SM
Elektrisk nummer
Størrelse
Emballage
Spænding
4x240 SM
Nominel diameter af kabel mm
53
Nominel vægt af kabel kg/km
3447
Ledermateriale
Aluminium
Nominel tværsnit af leder mm²
240
Nominel tykkelse på isolering mm
1.7
Antal ledninger
4
Min. bøjningsradius
Under håndtering og installation faseledere cm
43
Under håndtering og installation kablet cm
63
Ved slut installationen faseledere cm
30
Ved slut installation, kabel cm
44
Under håndtering og installation kablet m
0.64
Ved slut installation, kabel m
0.44
Max. trækstyrke
Træk-øje kN
14.4
Trækstrømpe kN
8.5
Maks. DC modstand ved 20 °C, leder Ω/km
0,125
Minimum kabeltemperatur under transport °C
-40
Minimum kabeltemperatur under håndtering og installation °C
-20
Minimum kabeltemperatur under drift °C
-50
Maksimal ledertemperatur under normal drift °C
90
Maksimal ledertemperatur under kortslutning (højst 5 sek.) °C
250
EAN-kode
6438176122198
Reka-kode
1295123
