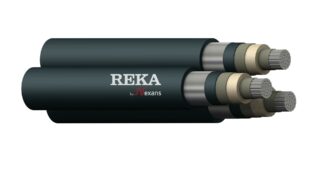

AHXAMK-WP 12/20 (24) kV 3-leder
Download produktgruppedatablad
Mellemspændingskabel for faste installationer udendørs. Må nedgraves direkte i jord, også ved pløjning. Kabel er langsgående og radialt vandtæt og derfor velegnet i friskvands vådområder. Installationer skal være i overensstemmelse med nationale forskrifter og regler for installationer. Kablet er halogenfrit, men uden brandbeskyttelse. Kablet er ikke CPR-klassificeret.
| Standarder | HD 620 10 F, SFS 5636 |
|---|---|
| Product Environmental Profile (PEP) | PEP NXNS-00437-V01.01-EN.pdf |
| Leder | Vandtæt flertrådet rundt aluminium, EN / IEC 60228 klasse 2 |
| Lederskærm | Halvledende tværbundet polyethylen XLPE |
| Isolering | Tværbundet polyethylen XLPE |
| Isolationsskærm | Halvledende tværbundet polyethylen XLPE |
| Leder identifikation | Hvid fasenummerering: L1, L2, L3 |
| Ydre kappe | PE-plast PELLD |
| Kappe farve | Sort |
3x50
Elektrisk nummer
Størrelse
Emballage
Spænding
3x50
Nominel diameter af kabel mm
59
Nominel vægt af kabel kg/km
1939
Ledermateriale
Aluminium
Nominel diameter af leder mm
8
Nominel tværsnit af leder mm²
50
Nominel tykkelse på isolering mm
5.5
Nominel diameter over isoleringen uden isoleringsskærm mm
19.3
Antal ledninger
3
Min. bøjningsradius
Under håndtering og installation faseledere cm
41
Under håndtering og installation kablet cm
70
Ved slut installationen faseledere cm
28
Ved slut installation, kabel cm
49
Under håndtering og installation faseledere m
0.41
Under håndtering og installation kablet m
0.7
Ved slut installation faseledere m
0.28
Ved slut installation, kabel m
0.49
Max. trækstyrke
Træk-øje kN
4.5
Trækstrømpe kN
2.3
Maks. DC modstand ved 20 °C, leder Ω/km
0,641
Minimum kabeltemperatur under transport °C
-40
Minimum kabeltemperatur under håndtering og installation °C
-20
Minimum kabeltemperatur under drift °C
-50
Maksimal ledertemperatur under normal drift °C
90
Maksimal ledertemperatur under kortslutning (højst 5 sek.) °C
250
EAN-kode
6410006224005
Reka-kode
1187052
3x70
Elektrisk nummer
Størrelse
Emballage
Spænding
3x70
Nominel diameter af kabel mm
62
Nominel vægt af kabel kg/km
2226
Ledermateriale
Aluminium
Nominel diameter af leder mm
9.5
Nominel tværsnit af leder mm²
70
Nominel tykkelse på isolering mm
5.5
Nominel diameter over isoleringen uden isoleringsskærm mm
20.7
Antal ledninger
3
Min. bøjningsradius
Under håndtering og installation faseledere cm
44
Under håndtering og installation kablet cm
74
Ved slut installationen faseledere cm
30
Ved slut installation, kabel cm
52
Under håndtering og installation faseledere m
0.44
Under håndtering og installation kablet m
0.74
Ved slut installation faseledere m
0.3
Ved slut installation, kabel m
0.52
Max. trækstyrke
Træk-øje kN
6.3
Trækstrømpe kN
3.2
Maks. DC modstand ved 20 °C, leder Ω/km
0,443
Minimum kabeltemperatur under transport °C
-40
Minimum kabeltemperatur under håndtering og installation °C
-20
Minimum kabeltemperatur under drift °C
-50
Maksimal ledertemperatur under normal drift °C
90
Maksimal ledertemperatur under kortslutning (højst 5 sek.) °C
250
EAN-kode
6410006224012
Reka-kode
1187103
3x95
Elektrisk nummer
Størrelse
Emballage
Spænding
3x95
Nominel diameter af kabel mm
66
Nominel vægt af kabel kg/km
2598
Ledermateriale
Aluminium
Nominel diameter af leder mm
11.1
Nominel tværsnit af leder mm²
95
Nominel tykkelse på isolering mm
5.5
Nominel diameter over isoleringen uden isoleringsskærm mm
22.4
Antal ledninger
3
Min. bøjningsradius
Under håndtering og installation faseledere cm
47
Under håndtering og installation kablet cm
79
Ved slut installationen faseledere cm
33
Ved slut installation, kabel cm
55
Under håndtering og installation faseledere m
0.47
Under håndtering og installation kablet m
0.79
Ved slut installation faseledere m
0.33
Ved slut installation, kabel m
0.55
Max. trækstyrke
Træk-øje kN
8.6
Trækstrømpe kN
4.3
Maks. DC modstand ved 20 °C, leder Ω/km
0,320
Minimum kabeltemperatur under transport °C
-40
Minimum kabeltemperatur under håndtering og installation °C
-20
Minimum kabeltemperatur under drift °C
-50
Maksimal ledertemperatur under normal drift °C
90
Maksimal ledertemperatur under kortslutning (højst 5 sek.) °C
250
EAN-kode
6410006224036
Reka-kode
1187104
3x150
Elektrisk nummer
Størrelse
Emballage
Spænding
3x150
Nominel diameter af kabel mm
71
Nominel vægt af kabel kg/km
3268
Ledermateriale
Aluminium
Nominel diameter af leder mm
13.9
Nominel tværsnit af leder mm²
150
Nominel tykkelse på isolering mm
5.5
Nominel diameter over isoleringen uden isoleringsskærm mm
25.1
Antal ledninger
3
Min. bøjningsradius
Under håndtering og installation faseledere cm
50
Under håndtering og installation kablet cm
86
Ved slut installationen faseledere cm
35
Ved slut installation, kabel cm
60
Under håndtering og installation faseledere m
0.5
Under håndtering og installation kablet m
0.86
Ved slut installation faseledere m
0.35
Ved slut installation, kabel m
0.6
Max. trækstyrke
Træk-øje kN
13.5
Trækstrømpe kN
6.8
Maks. DC modstand ved 20 °C, leder Ω/km
0,206
Minimum kabeltemperatur under transport °C
-40
Minimum kabeltemperatur under håndtering og installation °C
-20
Minimum kabeltemperatur under drift °C
-50
Maksimal ledertemperatur under normal drift °C
90
Maksimal ledertemperatur under kortslutning (højst 5 sek.) °C
250
EAN-kode
6410006224050
Reka-kode
1187106
3x185
Elektrisk nummer
Størrelse
Emballage
Spænding
3x185
Nominel diameter af kabel mm
76
Nominel vægt af kabel kg/km
3784
Ledermateriale
Aluminium
Nominel diameter af leder mm
15.6
Nominel tværsnit af leder mm²
185
Nominel tykkelse på isolering mm
5.5
Nominel diameter over isoleringen uden isoleringsskærm mm
27
Antal ledninger
3
Min. bøjningsradius
Under håndtering og installation faseledere cm
53
Under håndtering og installation kablet cm
91
Ved slut installationen faseledere cm
37
Ved slut installation, kabel cm
64
Under håndtering og installation faseledere m
0.53
Under håndtering og installation kablet m
0.91
Ved slut installation faseledere m
0.37
Ved slut installation, kabel m
0.64
Max. trækstyrke
Træk-øje kN
16.7
Trækstrømpe kN
8.3
Maks. DC modstand ved 20 °C, leder Ω/km
0,164
Minimum kabeltemperatur under transport °C
-40
Minimum kabeltemperatur under håndtering og installation °C
-20
Minimum kabeltemperatur under drift °C
-50
Maksimal ledertemperatur under normal drift °C
90
Maksimal ledertemperatur under kortslutning (højst 5 sek.) °C
250
EAN-kode
6410006224074
Reka-kode
1187107
3x240
Elektrisk nummer
Størrelse
Emballage
Spænding
3x240
Nominel diameter af kabel mm
82
Nominel vægt af kabel kg/km
4563
Ledermateriale
Aluminium
Nominel diameter af leder mm
17.8
Nominel tværsnit af leder mm²
240
Nominel tykkelse på isolering mm
5.5
Nominel diameter over isoleringen uden isoleringsskærm mm
29.2
Antal ledninger
3
Min. bøjningsradius
Under håndtering og installation faseledere cm
57
Under håndtering og installation kablet cm
98
Ved slut installationen faseledere cm
40
Ved slut installation, kabel cm
69
Under håndtering og installation faseledere m
0.57
Under håndtering og installation kablet m
0.98
Ved slut installation faseledere m
0.4
Ved slut installation, kabel m
0.69
Max. trækstyrke
Træk-øje kN
20
Trækstrømpe kN
8.5
Maks. DC modstand ved 20 °C, leder Ω/km
0,125
Minimum kabeltemperatur under transport °C
-40
Minimum kabeltemperatur under håndtering og installation °C
-20
Minimum kabeltemperatur under drift °C
-50
Maksimal ledertemperatur under normal drift °C
90
Maksimal ledertemperatur under kortslutning (højst 5 sek.) °C
250
EAN-kode
6410006224098
Reka-kode
1187108
3x300
Elektrisk nummer
Størrelse
Emballage
Spænding
3x300
Nominel diameter af kabel mm
86
Nominel vægt af kabel kg/km
5301
Ledermateriale
Aluminium
Nominel diameter af leder mm
19.8
Nominel tværsnit af leder mm²
300
Nominel tykkelse på isolering mm
5.5
Nominel diameter over isoleringen uden isoleringsskærm mm
31
Antal ledninger
3
Min. bøjningsradius
Under håndtering og installation faseledere cm
60
Under håndtering og installation kablet cm
103
Ved slut installationen faseledere cm
42
Ved slut installation, kabel cm
72
Under håndtering og installation faseledere m
0.6
Under håndtering og installation kablet m
1.03
Ved slut installation faseledere m
0.42
Ved slut installation, kabel m
0.72
Max. trækstyrke
Træk-øje kN
20
Trækstrømpe kN
8.5
Maks. DC modstand ved 20 °C, leder Ω/km
0,100
Minimum kabeltemperatur under transport °C
-40
Minimum kabeltemperatur under håndtering og installation °C
-20
Minimum kabeltemperatur under drift °C
-50
Maksimal ledertemperatur under normal drift °C
90
Maksimal ledertemperatur under kortslutning (højst 5 sek.) °C
250
EAN-kode
6438176300077
Reka-kode
1187109
